หลักการทำงานของระบบไฮดรอลิก

ความหมายของระบบไฮดรอลิก

 คำว่า Hydraulic มาจากคำในภาษากรีก 2 คำคือ คำว่า Hydro หมายถึงน้ำ

และ Aulis หมายถึงท่อ เดิมคำว่า Hydraulic จึงหมายถึงการไหลของน้ำ

ในท่อเท่านั้น แต่ในปัจจุบันไฮดรอลิกหมายถึง การไหลของของเหลว

ทุกชนิดที่ใช้เป็นตัวกลางการถ่ายทอดกำลังงานในการเปลี่ยนแปลง

กำลังงานของการไหลให้เป็นกำลังงานกล



ระบบไฮดรอลิกเบื้องต้น

ระบบไฮดรอลิกเป็นระบบที่ใช้หลักการของนักวิทยาศาสตร์ท่านหนึ่งชื่อ

ปาสคาล ซึ่งได้อธิบายหลักการไว้ว่า " ความดันของของไหลจะกระทำตั้ง

ฉากกับพื้นที่ที่กระทำและมีค่าเท่ากันทุกจุด"

h1

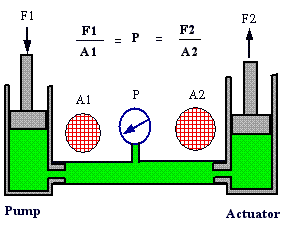

รูปที่ 1 แสดงระบบไฮดรอลิกเบื้องต้น

h2

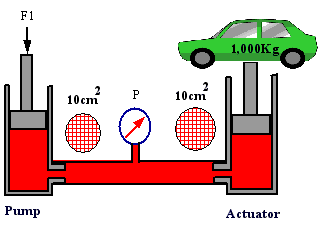

รูปที่ 2 การหาค่าแรงลูกสูบ

f1

จะสังเกตเห็นว่า เมื่อพื้นที่หน้าตัดกระบอกสูบเท่ากันระหว่างปั๊มกับอุปกรณ์

ทำงาน ต้องออกแรงกดลูกสูบปั๊มเท่ากับภาระที่อุปกรณ์ทำงาน

ระบบไฮดรอลิกนี้ถูกใช้เพื่อถ่ายทอดกำลังงานเท่านั้น

h3

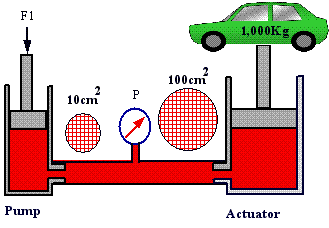

รูปที่ 3 การหาค่าแรงลูกสูบ

f2

จะสังเกตเห็นว่า เมื่อใช้กระบอกสูบทำงานขนาดใหญ่ขึ้น ทำให้ออกแรงกด

ที่ลูกสูบปั๊มน้อยลง ระบบไฮดรอลิกนี้เป็นทั้งการถ่ายทอดกำลังงาน

และการผ่อนแรง นี่แหละคือเหตุผลว่าทำไมต้องนำเอาระบบไฮดรอลิก

มาใช้ในงานอุตสาหกรรม

อุปกรณ์พื้นฐานของระบบไฮดรอลิก

b1

เลือกที่รูปภาพเพื่อดูชื่ออุปกรณ์

รูปที่ 4 อุปกรณ์พื้นฐานระบบไฮดรอลิก

อุปกรณ์พื้นฐานในการทำงานสามารถแบ่งประเภทตามการทำงานได้ ดังนี้

1. อุปกรณ์ต้นกำลังไฮดรอลิก ซึ่งประกอบด้วย

2. วาล์วควบคุม

3. อุปกรณ์ทำงาน

4. อุปกรณ์ปรับปรุงสภาพน้ำมัน

5. ท่อทาง
