หลักการทำงานของระบบนิวแมติก

นิวแมติก(pneumatic) เป็นคำที่มาจาก pneuma ซึ่งเป็นภาษากรีกโบราณ

มีความหมายว่า “ลมหรือลมหายใจ” ในปัจจุบันนิวเมติก หมายถึงระบบ

ที่ใช้อากาศอัดส่งไปตามท่อลมเพื่อเป็นตัวกลางในการถ่ายทอดกำลังงาน

ของของไหลให้เป็นกำลังงานกล


อุปกรณ์พื้นฐานในการทำงานของระบบนิวแมติกมีดังนี้

      1. อุปกรณ์ต้นกำลังนิวแมติก ( Power unit )

      2. อุปกรณ์ปรับปรุงคุณภาพลม( Compressed air Treatment component )

      3. อุปกรณ์ควบคุมการทำงาน ( Controlling component )

      4. อุปกรณ์การทำงาน ( Actuator or working component )

      5. อุปกรณ์ในระบบท่อทาง ( Piping system )

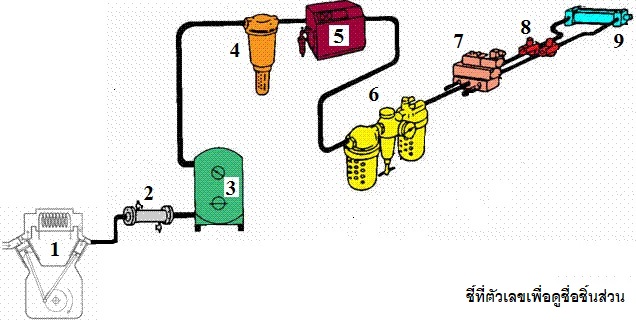

    อุปกรณ์ต้นกำลังนิวแมติกทำหน้าที่สร้างลมอัดที่มีคุณภาพประกอบด้วย
        1. อุปกรณ์ขับ ( Driving unit ) ทำหน้าที่ขับเครื่องอัดลมได้แก่

เครื่องยนต์หรือมอเตอร์ไฟฟ้า

        2. เครื่องอัดลม ( Air compressor ) ทำหน้าที่อัดอากาศที่ความดัน

บรรยากาศ ให้มีความดันสูงกว่าบรรยากาศปกติ

        3. เครื่องระบายความร้อน ( After cooler )ทำหน้าที่หล่อเย็นอากาศอัด

ให้เย็นตัวลง

        4. ตัวกรองลมหลัก ( Main line air filter )ทำหน้าที่กรองลมก่อนที่จะนำ

ไปใช้งาน

        5. ถังเก็บลม ( Air reciever ) เป็นอุปกรณ์ใช้เก็บลมที่ได้จากเครื่อง

อัดลมและ จ่ายลมความดันคงที่สม่ำเสมอให้แก่ระบบนิวเมติก ถังเก็บลม

จะต้องมีลิ้นระบายความดัน( Pressure relief valve )เพื่อระบายความดัน

ที่เกินสูบรรยากาศเป็นการป้องกันอันตรายที่เกิดขึ้นเมื่อความดัน

สูงกว่าปกติ ส่วนสวิตช์ควบคุมความดัน (Pressure switch ) ใช้ควบคุม

การเปิดปิดการทำงานของมอเตอร์ไฟฟ้าที่ขับเครื่องอัดลมเมื่อความดัน

ของลมสูงถึงค่าที่ตั้งไว้

       6. เครื่องกำจัดความชื้น (Seperator)

      อุปกรณ์ปรับปรุงคุณภาพลมทำให้ลมปราศจากฝุ่นละอองน้ำและน้ำมัน

ก่อนที่จะนำไปใช้ในระบบนิวแมติกประกอบด้วย กรองลม ( Air filter )

วาล์วปรับตั้งความดัน (Pressure regulator ) อุปกรณ์ผสมน้ำมันหล่อลื่น

(Lubricator )

      อุปกรณ์ควบคุมการทำงาน    หมายถึงวาล์วควบคุมชนิดต่างๆในระบบ

นิวแมติกซึ่งทำหน้าที่ควบคุมการเริ่มและหยุดการ ทำงานของวงจร

ควบคุมทิศทางการไหลของลมควบคุมอัตราการไหลของลมและควบคุมความดัน

      อุปกรณ์การทำงาน ทำหน้าที่เปลี่ยนกำลังงานของไหลให้เป็นกำลังกล

เช่น กระบอก สูบลมชนิดต่าง ๆ และมอเตอร์ลม

      อุปกรณ์ในระบบท่อทาง  ใช้เป็นท่อทางไหลของลมในระบบนิวแมติก

ระบบท่อนี้รวมถึงท่อส่งลมอัดและข้อต่อชนิดต่างๆ ด้วย
