โครงสร้างของวาล์วควบคุมทิศทาง
โครงสร้างของวาล์วควบคุมทิศทางสามารถแบ่งชนิดได้ดังนี้คือ
1. แบบนั่งบ่า (Poppet valve) ซึ่งมีสองแบบคือ

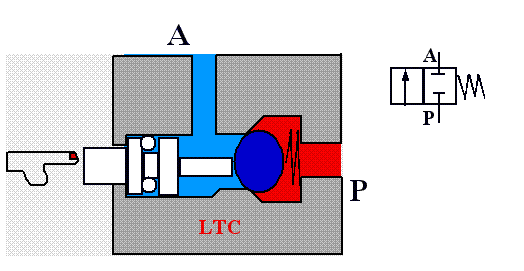

1.1 แบบบอลวาล์ว (Ball valve)
จากรูปคือวาล์วควบคุม 2 ทิศทาง 2 ตำแหน่ง ปกติปิด เลื่อนวาล์วโดยการกด วาล์วเลื่อนกลับโดยสปริง
(2/2 D.C.V. normally closed set by push button reset by spring)
-ขณะปกติ ลูกบอลซึ่งทำหน้าที่เป็นวาล์วจะถูกสปริงดันให้ปิดบ่าวาล์วไว้ ลมที่เข้ามาจากรูPไม่สามรถผ่านไปยังรูAได้
- เมื่อกดก้านเลื่อน ก้านเลื่อนจะดันให้ลูกบอลเปิดให้ลมผ่านไปยังรูA(ชี้ที่มือ)

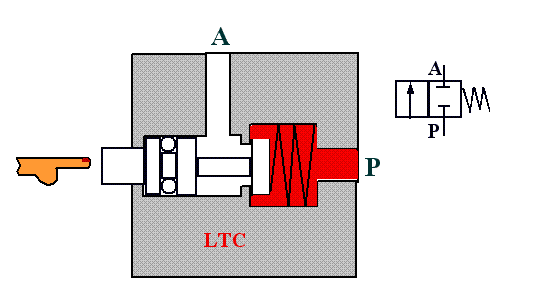

1.2 แบบแผ่นกลม (Disc seat valve)
จากรูปคือวาล์วควบคุม 2ทิศทาง2ตำแหน่ง ปกติปิด เลื่อนวาล์วโดยการกด วาล์วเลื่อนกลับโดยสปริง
(2/2D.C.V. normally closed -set by push button rest by spring)
- ปกติ สปริงจะดันให้แผ่นกลม(disc)ปิดบ่าวาล์วไว้ ไม่ให้ลมจากรูPผ่านไปรูAได้
- เมื่อกดก้านเลื่อน ก้านเลื่อนจะดันแผ่นกลมให้เปิดลมจากรูPไปยังรูA (ชี้ืี่ที่มือ)
- เมื่อปล่อยมือจากก้านเลื่อน สปริงจะดันให้แผ่นกลมปิด ลมไม่สามรถผ่านไปได้

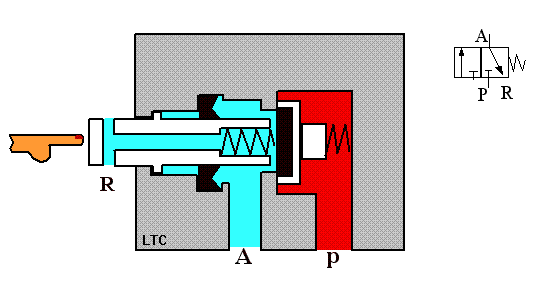

จากรูปคือวาล์วควบคุม3 ทิศทาง2ตำแหน่ง ปกติปิด เลื่อนวาล์วโดยปุ่มกดวาล์วเลื่อนกลับโดยสปริง (3/2D.C.V. normally closed -set by push button reset by spring)
- ปกติ สปริงจะดันให้ก้านเลื่อนไปทางซ้ายมือ ลมจากรูPไม่สามรถผ่านไปรูAได้ รูAจะต่อกับรูR
- เมื่อกดก้านเลื่อน ก้านเลื่อนจะดันให้วาล์วเปิด รูPไปยังรูA(ชี้ที่มือ)
- เมื่อปล่อยมือจากก้านเลื่อน สปริงจะดันให้วาล์วปิด รูPรู Aจะต่อกับรูR
2. แบบเลื่อน (Slide vavle)
ซึ่งมีสองแบบคือแบบแผ่นเลื่อน (Plate slide valve) และแบบลูกสูบเลื่อน (Piston slide valve)

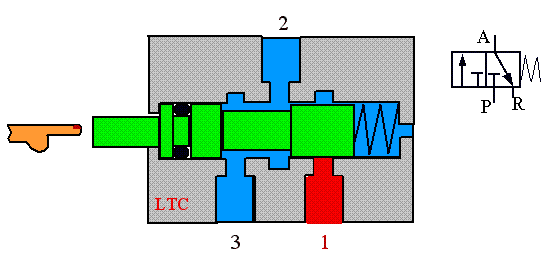

จากรูปข้างบนคืวาล์วควบคุม3ทิศทาง2ตำแหน่งปกติปิดเลื่อนวาล์วโดยการกด วาล์วเลื่อนกลับโดยสปริง(3/2D.C.V. normally closed -set by push button reset by spring)
- ปกติ สปริงจะดันให้ลูกสูบเลื่อนไปทางซ้ายมือ ลมจากรู1ไม่สามรถผ่านไปรู2ได้ รู2จะต่อกับรู3
- เมื่อกดก้านเลื่อน ก้านเลื่อนจะดันให้ลูกสูบ เลื่อนไปทางขวามือเปิดให้ รู1ต่อไปยังรู2
- เมื่อปล่อยมือ สปริงจะดันให้ลูกสูบเลื่อนกลับตำแหน่งปกติปิด รู1 จะถูกอุดตันรู2จะต่อกับรู3
จากรูข้างบนคือวาล์วควบคุม 3 ทิศทาง 2ตำแหน่งปกติปิดเลื่อนวาล์วโดยลม วาล์วเลื่อนกลับโดยสปริง (3/2D.C.V. normally closed -set by pneumatic reset by spring)
- ปกติ สปริงจะดันให้ลูกสูบเลื่อนไปทางซ้ายมือ ลมจากรูPไม่สามรถผ่านไปรูAได้ รู A จะต่อกับรR
- เมื่อป้อนสัญญาณลมที่รูz ลมจะดันให้ลูกสูบ เลื่อนไปทางขวามือเปิดให้ รูPต่อไปยังรูA(ชี้ที่ลูกศร)
- เมื่อตัดสัญญาณลมออก สปริงจะดันให้ลูกสูบเลื่อนกลับตำแหน่งปกติปิด รูPจะถูกอุดตันรูAจะต่อกับรูR

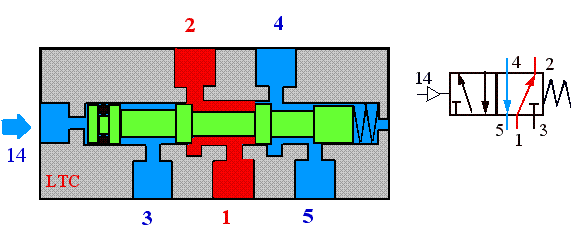

จากรูปข้างบนคือวาล์วควบคุม 5ทิศทาง2ตำแหน่ง เลื่อนวาล์วโดยลม วาล์วเลื่อนกลับโดยสปริง (5/2D.C.V. set by pneumatic reset by spring)
- ปกติ ลมจากรู1ไหลไปยังรู2 รู4ต่อไปยังู5 ส่วนรู3อุดตัน
- เมื่อให้สัญญาณลมที่รูลมสัญญาณ14 ลมสัญญาณจะดันให้ลูกสูบเลื่อนไปทางขวามือ รู1จะต่อกับรู4 รู2จะต่อกับรู3 ส่วนรู5อุดตัน (ชี้ที่ลูกศร)
- เมื่อเอาลมสัญญาณออกจากรู14 สปริงจะดันให้ลูกสูบเลื่อนกลับตำแหน่งปกติ

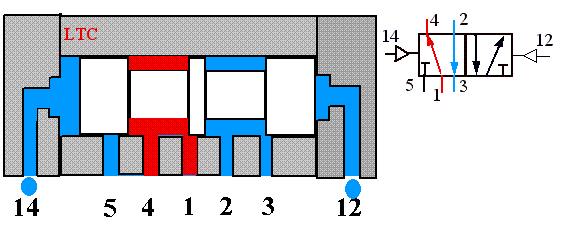

- ปกติแล้ววาล์วจะค้างอยู่ตำแหน่งสุดท้ายที่ถูกกระทำ
- ถ้าให้ลมสัญญาณที่รู14 ลมจะดันลูกลูบให้เลื่อนไปทางขวามือ รู1ต่อกับรู4 รู2จะต่อกับรู3 ส่วนรู5จะถูกอุด
- ถ้าให้ลมสัญญาณที่รู12 ลูกสูบจะถูกดันให้เลื่อนไปทางซ้าย รู1จะต่อกับรู2 รู4ต่อกับรู5 ส่วนรู3จะถูกอุด(ชี้ที่รู14, รู12)
