การติดตั้งท่อลมเมน

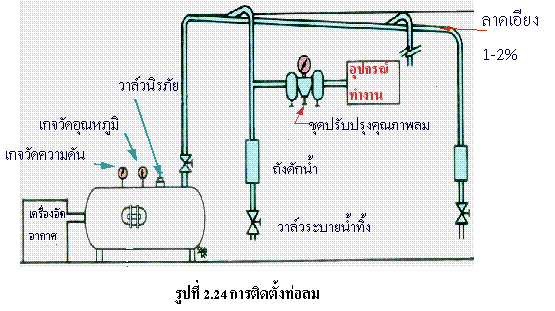

        การติดตั้งท่อส่งลมตามแนวนอนควรจะวางให้มีมุมลาดเอียงประมาณ 1

ถึง 2 % ของความยาวท่อลม และที่ปลายต่ำสุด จะต้องติดตั้งวาล์ว

หรือกับดักน้ำสำหรับระบายน้ำที่เกิดการกลั่นตัวในท่อทาง

การดิดตั้งท่อลมเมนในโรงงานมี 2 วิธีคือ

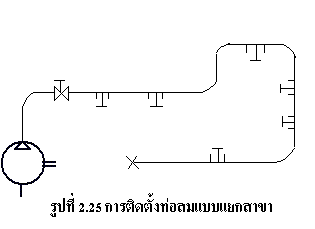

1. การเดินท่อแบบแยกสาขา (Branch line)

การเดินท่อวิธีนี้จะใช้กับโรงงานที่มีอุปกรณ์นิวแมติกไม่มาก

2. การเดินท่อแบบวงแหวน (Ring circuit)

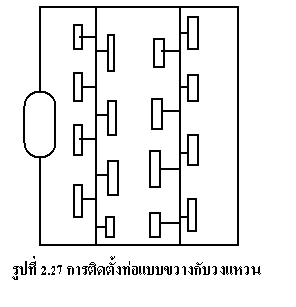

      เป็นการเดินท่อเป็นวงรอบโรงงาน ซึ่งการวางท่อแบบนี้เป็นการแก้ปัญหาเรื่องความดันตกคร่อม  การวางท่อลักษณะดังกล่าวจะทำให้การจ่ายลมอัดกระจายออกไป ทั้งสองด้านของโรงงาน  โดยที่ความดันที่บริเวณปลายสุดของท่อเมน จะมีความดันใกล้เคียงกับบริเวณใกล้เครื่องอัดลมถึงแม้จะมีการใช้ปริมาณ ลมมากก็ตาม  การติดตั้งท่อแบบวงแหวนแบ่งออกเป็น 2 ลักษณะคือ  ต่อแยกจากท่อเมนวงแหวน  และต่อขวางจากท่อเมนวงแหวน
