สัญลักษณ์ของวาล์วควบคุมทิศทาง

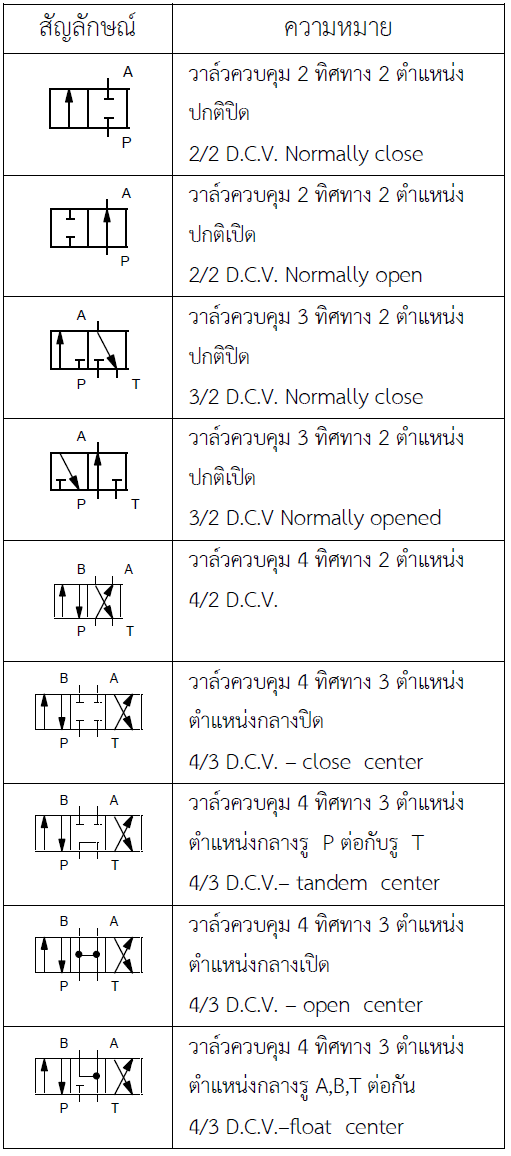

การอ่านสัญลักษณ์ของวาล์วควบคุมทิศทาง   วาล์วแต่ตัวจะมีสัญลักษณ์

ติดไว้ที่ตัววาล์ว เพื่อบอกหน้าที่และการทำงานของวาล์ว ตารางข้างล่างนี้

เป็นตารางที่แสดงสัญลักษณ์ของวาล์วไฮดรอลิก

การบังคับวาล์วให้เลือนทำงาน (Actuation)

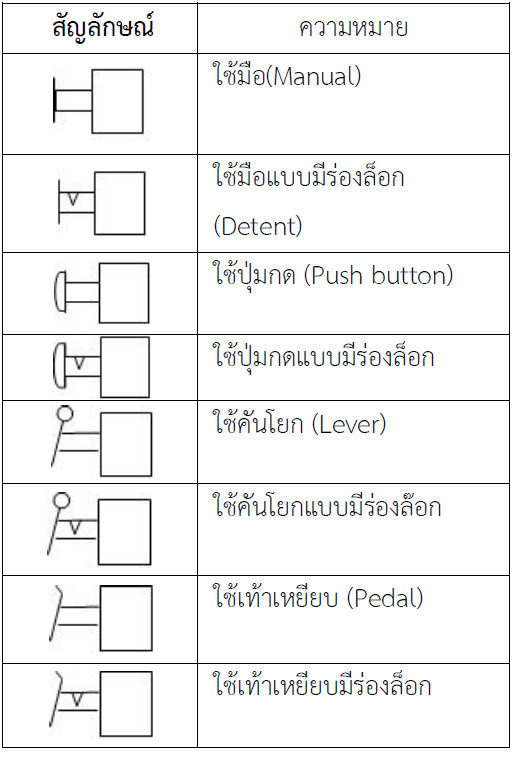

1. โดยใช้กล้ามเนื้อ (Manual actuation)

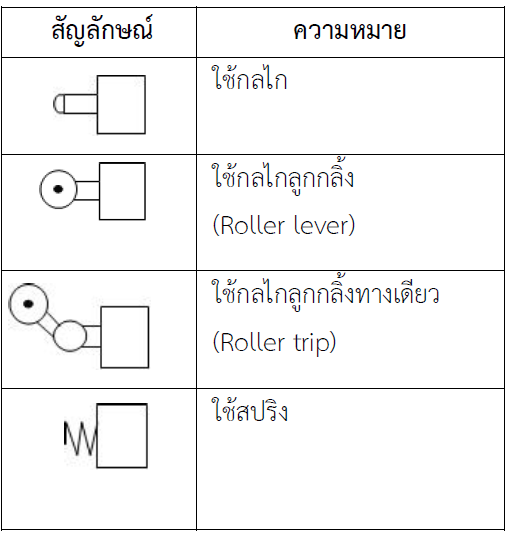

2. โดยใช้กลไก (Mechanical actuation)

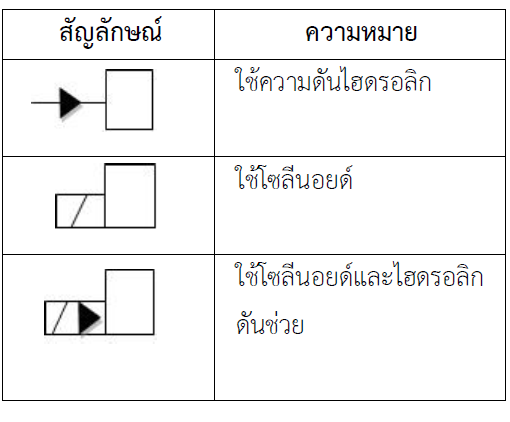

3. โดยใช้ไฮดรอลิกและไฟฟ้า (Hydraulic and electrial actuation)
