วาล์วจัดลำดับความดัน (Pressure sequence valve)

วาล์วจัดลำดับ เป็นวาล์วที่ยอมให้น้ำมันไหลผ่านวาล์วไปใช้งานได้เมื่อ

ความดันควบคุมสูงถึงค่าที่กำหนด สามารถแบ่งชนิดได้ 2 แบบคือ

แบบสัญญาณควบคุมภายใน (Internal signal input)

และแบบสัญญาณควบคุมภายนอก (Exteral signal input)

1. วาล์วจัดลำดับสัญญาณควบคุมภายใน ระบายน้ำมันภายใน

(Internal signal input- internal control oil drain)

การทำงาน

น้ำมันที่เข้ามาที่รู P จะเข้าไปที่ลูกสูบด้านล่าง แต่เมื่อความดันยังต่ำอยู่

ความดันไม่สารถดันให้ลูกสูบเลื่อนขึ้นได้ น้ำมันไม่สารถไหลผ่านไปยังรู

A ได้ แต่เมื่อความดันของน้ำมันที่รู P มากขึ้นจนสามารถเอาชนะ

แรงของสปริงได้ ก็จะยกให้ลูกสูบยกตัวขึ้น น้ำมันจะไหลจากรูP ผ่านไปรู

A เพื่อไปใช้งานต่อไปได้

2. วาล์วจัดลำดับสัญญาณควบคุมภายใน ระบายน้ำมันภายนอก

(Internal signal input- external control oil drain)

3. วาล์วจัดลำดับสัญญาณควบคุมภายนอก ระบายน้ำมันภายนอก

(External signal input- external control oil drain)

การทำงาน

ความดันน้ำมันที่เข้ามาที่รู B ซึ่งเป็นสัญญาณควบคุมที่ต่อมาจาก

ภายนอกวาล์ว จะพยายามดันให้ลูกสูบวาล์วยกขึ้น จนเมื่อความดันที่รู B

สูงขึ้นจนชนะแรงของสปริง ลูกสูบจะยกตัวขึ้น เปิดทางให้น้ำมันไหลผ่านรู

A ไปใช้งานได้ การระบายน้ำมันของวาล์วในรูป เป็นแบบระบายน้ำมัน

ภายนอก

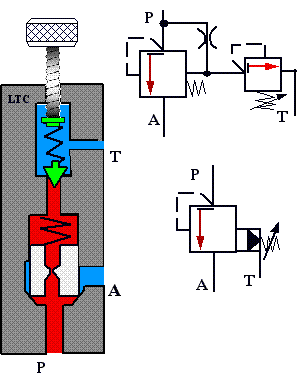

4. วาล์วจัดลำดับทำงานโดยไพลอตสัญญาณควบคุมภายใน

(Pilot operate sequence valve- internal signal input)

ศึกษาการทำงานของวาล์วในวาล์วระบายความดัน
