วาล์วแบบนั่งบ่า (Poppet valve)

วาล์วแบบนั่งบ่ามีข้อดีคือการป้องกันการรั่วซึมทำได้ดีแต่มีข้อเสียคือ

ความดันตกคร่อมมีมาก

1. วาล์วกันกลับ (Check valve)

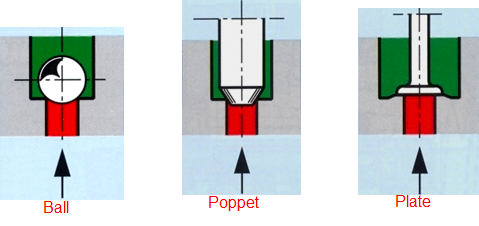

วาล์วกันกลับจะยอมให้น้ำมันไหลผ่านได้เพียงด้านเดียว โครงสร้างของ

ตัววาล์วมี 3 แบบคือ แบบบอล (Ball) แบบพ็อพเพท(Poppet)และแบบแผ่น (Plate)

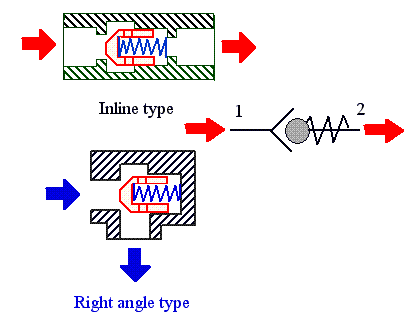

โครงสร้างของวาล์วกันกลับมี 2 แบบคือ แบบตรง (Inline type)กับแบบข้องอ (Right angle type)

เลือกที่ลูกศรหมายเลข 2 เพื่อศึกษาการทำงานของวาล์ว

ตัวอย่างการนำวาล์วกันกลับไปใช้งาน

จากภาพข้างบนวาล์วกันกลับทำหน้าที่เป็นบายพาสวาล์ว ซึ่งปกติ

น้ำมันจะไหลผ่านไส้กรองได้ 100 เปอร์เซ็นต์ แต่เมื่อไส้กรองเริ่มอุดตัน

ความดันจะดันให้วาล์วกันกลับเปิดขึ้น ทำให้น้ำมันสามารถลัดทาง

การไหล ไหลออกทางด้านออกโดยไม่ผ่านไส้กรอง

2. วาล์วกันกลับทำงานโดยสัญญาณไพลอต (Pilot operated check valve)

วาล์วนี้จะยอมให้น้ำมันไหลจากทางออกไปยังทางเข้าได้เมื่อมีสัญญาณไพลอต(B)

เลือกที่ตัวอักษร P A B เพื่อศึกษาการทำง่นของวาล์ว

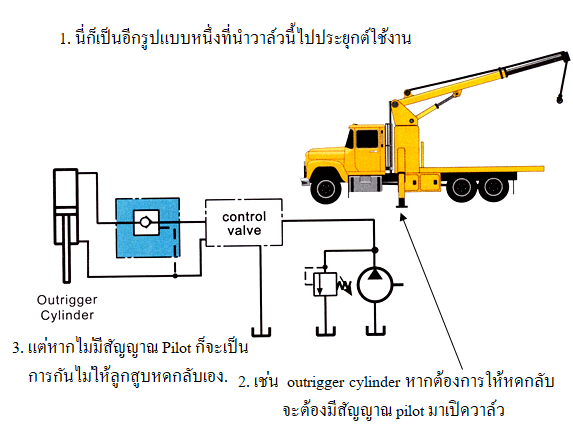

ตัวอย่างการใช้วาล์วกันกลับทำงานโดยสัญญาณไพลอต
