รีเลย์ตั้งเวลา (Timer relay)

        รีเลย์ตั้งเวลาจะถูกใช้ในวงจรเพื่อควบคุมให้ลูกสูบกลับเองโดยอัตโนมัติ ซึ่งรีเลย์ตั้งเวลานี้มี 2 แบบคือ

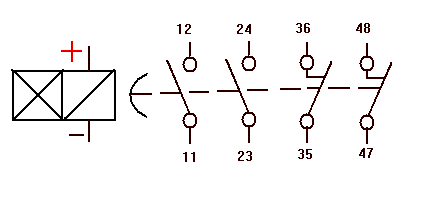

         1. รีเลย์ตั้งเวลาแบบตั้งเวลาเมื่อมีสัญญาณ (Timer on delay : TON)

รีเลย์นี้จะเริ่มตั้งเวลาเมื่อมีสัญญาณป้อนเข้ามาที่ขดลวดของรีเลย์

                                            (เลื่อนเม้าท์เข้า-ออกจากรูปภาพเพื่อดูการทำงาน)

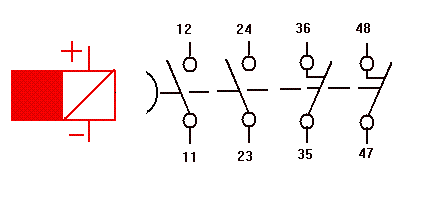

 2. รีเลย์ตั้งเวลาแบบตั้งเวลาเมื่อไม่มีสัญญาณ (Timer off delay : TOFF)

รีเลย์นี้จะเริ่มตั้งเวลาเมื่อตัดไฟสัญญาณที่ป้อนเข้ามาที่ขดลวดของรีเลย์

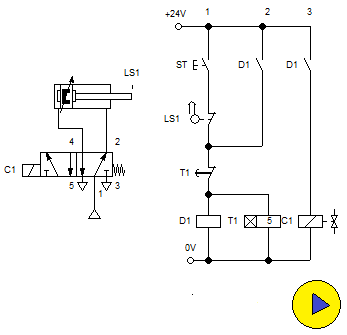

การใช้รีเลย์ตั้งเวลาในวงจรนิวแมติก

         การใช้รีเลย์ตั้งเวลาต้องใช้ร่วมกับวงจรที่มีการใช้รีเลย์ดังรูป

   จากรูป เมื่อกดสวิตซ์ ST ลูกสูบจะเลื่อนออกไปจนสุดและคงค้างอยู่อย่างนั้น

เมื่อครบเวลาที่ตั้งไว้คอนแทค T1 จะเปิดเป็นการตัดไฟที่ไปเลี้ยง D1 ลูกสูบจะเลื่อนเข้า
