การออกแบบวงจรไฟฟ้า Cascade 4 กลุ่ม

รูปแบบ Cascade 4 กลุ่ม

ตัวอย่างที่ 4

จงออกแบบวงจรของเครื่องจักรนิวแมติกที่มีลำดับการเคลื่อนที่

        A+,A-,B+,B-,C+,C-

วิธีทำ

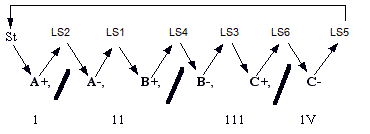

1. แบ่งกลุ่มและเลือกสัญญาณควบคุม

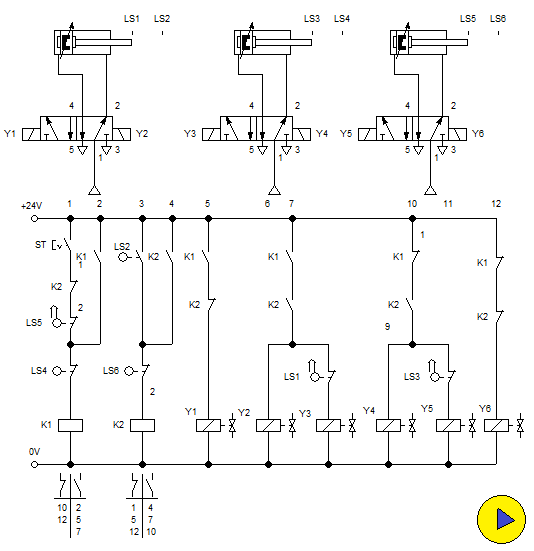

2. ออกแบบวงจรนิวแมติกและวงจรไฟฟ้า

จากรูปเป็นการออกแบบวงจรไฟฟ้าแบบคาสเคด 4 กลุ่ม ซึ่งใช้ชุดยึดค้าง

2 ชุด และการเปลี่ยนกลุ่ม มีหลักการคือ

- กลุ่มที่ 1 รีเลย์ K1 ทำงาน รีเลย์ K2 ไม่ทำงาน

- กลุ่มที่ 2 รีเลย์ K1 ทำงาน รีเลย์ K2 ทำงาน

- กลุ่มที่ 3 รีเลย์ K1ไม่ ทำงาน รีเลย์ K2 ทำงาน

- กลุ่มที่ 4 รีเลย์ K1 ไม่ทำงาน รีเลย์ K2ไม่ ทำงาน
