การออกแบบวงจรไฟฟ้าควบคุมแบบ Cascade 2 กลุ่ม



รูปแบบ cascade 2 กลุ่ม

ตัวอย่างที่ 2 จงออกแบบวงจรของเครื่องจักรนิวแมติกที่มีลำดับการเคลื่อนที่ของ

ก้านสูบ A+,B+,B-,A-

วิธีทำ

1) แบ่งกลุ่มและเลือกสัญญาณควบคุม

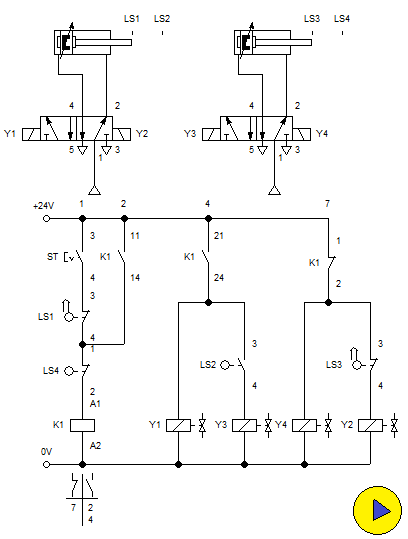

2) ออกแบบวงจรนิวแมติกออกและวงจรไฟฟ้า

ในการออกแบบวงจรไฟฟ้าควบคุมแบบคาสเคด 2 กลุ่มนี้จะใช้ชุดยึดค้าง (self holding )

เพียง 1 ชุด กลุ่มไฟ 1 ใช้คอนแทครีเลย์ปกติเปิด กลุ่มไฟ 2 ใช้คอนแทครีเลย์ปกติปิด

การทำงาน

- เมื่อกดสวิตซ์สตาร์ต ไฟจะไหลผ่านลิมิตสวิตซ์ LS1 ผ่านลิมิตสวิตซ์ LS4 ผ่านขดลวดรีเลย์

K1 ครบวงจร ทำให้ไฟเปลี่ยนจากกลุ่ม 2 มาเป็นกลุ่ม 1 ไฟจะไหลผ่านโซลีนอยด์ Y1

เป็นผลให้กระบอกสูบ A เลื่อนออก

- เมื่อลูกสูบ A เลื่อนออกสุด จะไปกดลิมิตสวิตซ์ LS2 ทำให้ไฟไหลผ่านไปยัง โซลีนอยด์ Y3

เป็นผลให้กระบอกสูบ B เลื่อนออก

- เมื่อกระบอกสูบ B เลื่อนออกสุด จะไปกดลิมิตสวิตซ์ LS4 ชึ่งจะตัดการทำงานของรีเลย์ K1

ทำให้ไฟเปลี่ยนกลุ่มจากกลุ่ม 1 ไปเป็นกลุ่ม 2 ไฟจะไหลผ่านโซลีนอยด์ Y4 ทำให้

กระบอกสูบ B เลื่อนเข้า

- เมื่อกระบอกสูบ B เลื่อนเข้าสุด จะไปกดลิมิตสวิตซ์ LS3 ไฟจะไหลผ่านไปยังโซลีนอยด์

Y2 ทำให้กระบอกสูบ A เลื่อนเข้า
